INSPECCION VISUAL

INSPECCION VISUAL

LCMS

El sistema de medición de grietas láser de Pavemetrics, LCMS, con el que cuenta Gauss S. A., detecta, mide clasifica y cuantifica prácticamente todos los parámetros funcionales del pavimento. Entre otros: IRI, Agrietamiento, Ahuellamiento, Escalonamiento, Macrotextura, Baches, Exudación, Deformaciones, Erosión, Pérdida de Aridos, Descenso de Bermas


La unidad de muestreo es 10 m y los resultados se pueden expresar en ese intervalo de distancia. Se pueden incluir las fotografías con los deterioros detectados y clasificados.

FWD

GPR - Georadar

GPR RoadScan

El equipo RoadScan permite determinar los espesores de las capas que conforman la estructura de pavimento: mezclas, base y subbase. Es una medición no destructiva que se materializa a velocidades normales  de circulación sin necesidad de cerrar la calzada. RoadScan se complementa a la perfección con las mediciones de deflectometría de impacto (FWD)


GPR Bridge Inspection Equipment

El equipo BridgeScan, es una excelente herramienta para determinar la condición de los puentes de hormigón armado; en particular, la ubicación de las armaduras y el espesor de recubrimiento sobre ellas; detecta también la corrosión significativa de las armaduras

GPR

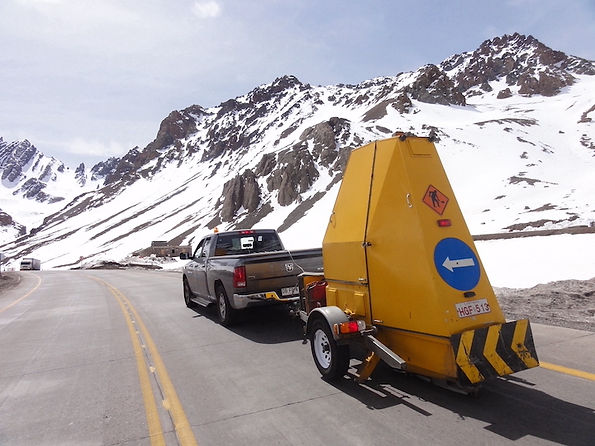

FWD - Deflectometría  Impacto

DEFLEXIONES

Mediante el proceso de retroanálisis es posible determinar el módulo elástico tanto de las capas que componen el pavimento, como del suelo de fundación

Bajo el punto de vista de diseño AASHTO se puede determinar:

  • la capacidad estructural del pavimento, medida mediante el Número Estructural y

  • la capacidad de soporte del suelo de fundación, representado por el módulo resiliente.

En pavimentos de hormigón, se puede también determinar la transferencia de carga y vacíos bajo las losas.


Fricción  (Microtextura)

FRICCION

IRI - PERFILOMETRIA

Gauss S. A. cuenta con equipos acorde con las necesidades específicas del proyecto.  Los equipos LCMS y ARAN están instalados en vehículos en forma permanente y miden IRI, Ahuellamiento, Macrotextura y escalonamiento en pavimentos de hormigón

El equipo Hawkeye, es un perfilómetro portátil que se puede montar en cualquier vehículo que tenga una esfera de enganche. Mide IRI y Macrotectutura

El equipo Walking Profiler, es un perfilómetro portátil, de operación manual, de alta precisión que es el más apropiado para control de obra. Se puede medir a una tasa de 800 m /hora

IRI
RETROREFLECTANCIA
LCMS

LCMS

Mide: IRI, Ahuellamiento y Macrotextura,perfil Longitudinal y perfil transversal

Hawkeye

Hawkeye

Perfilómetro portátil mide: IRI y Macrotextura

Walking Profiler

Walking Profiler

Mide IRI

Aran

Aran

Mide IRI, Ahuellamiento y Macrotextura

Retroreflectancia

Retroreflectancia Señalización Horizontal

Para mediciones de alto rendimiento, Gauss S. A. emplea el equipo Laserlux, que permite medir en forma continua y a la velocidad normal de circulación normal. Para mediciones puntuales, se emplea el equipo Stripmaster

Stripmaster

Stripmaster

Equipo portátil para medir la retroreflectancia de la señalización horizontal

Laserlux000

Laserlux000

Medición continua señalización horizontal

LaserLux2

LaserLux2

Esquema operación sistema láser de detección

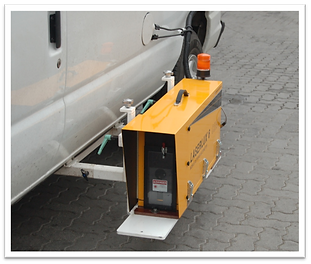

LaserLux

LaserLux

Montaje Laserlux


Retroreflectancia Señalización Vertical

Para medir la señalización, Gauss dispone de equipos portátiles

Retroreflectómetro

Retroreflectómetro

Equipo portátil para medir la retroreflectancia de la señalización vertical

Retroreflectómetro

Retroreflectómetro

Medición señalización

Colorímetro MiniScan

Colorímetro MiniScan

Medición relación de contraste
